Описание

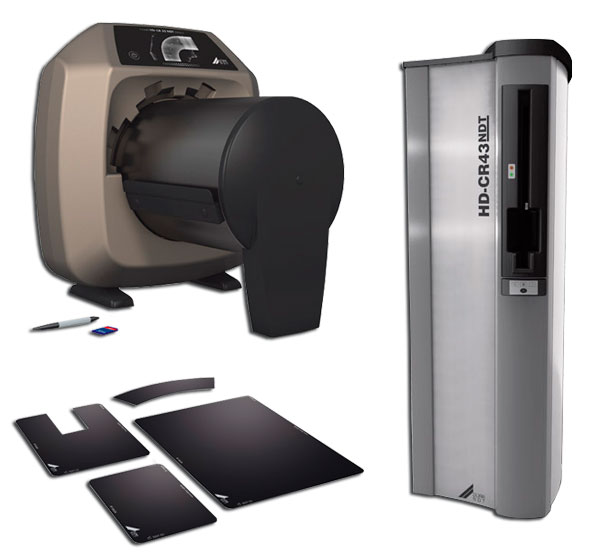

Аппаратно-программный комплекс ВИД-ЭП вобрал в себя все преимущества ВИД-Х, но в его состав, в отличие от ВИД-Х, входит сканер запоминающих экранов (Image Plate) на основе фотостимулированного люминофора.
Дефектоскопические характеристики контроля с применением запоминающих экранов аналогичны характеристикам контроля с применением рентгеновской пленки с усиливающими экранами. Запоминающие экраны позволяют получать качественное цифровое изображение обследуемого объекта, при этом не требуется специальной фотолаборатории для проявления пленок.
Преимущества в работе по сравнению с рентгеновской пленкой:
Работа экрана основана на создании в нем скрытого изображения при облучении рентгеновскими лучами. В поликристаллическом экране создаются
зоны возбуждения (накопленной энергии), степень возбуждения (количество центров люминесценции) пропорциональна поглощенной дозе. В таком состоянии экран может оставаться десятки минут. При сканировании экрана тонким лазерным лучом возбуждение снимается с испусканием световых квантов. Этот световой поток (фотолюминесценция) и является входным сигналом для канала оцифровки изображения.
Запоминающие экраны, во многих случаях, являются успешной заменой рентгеновской пленки и применяются они следующим образом: экран загружается в защитную кассету (гибкую или жесткую), размещается за контролируемым объектом, так же как и обычная пленка. Затем проводится экспонирование. Далее экран размещается в специальное считывающее устройство и производится сканирование теневого рентгеновского изображения с одновременной передачей его в управляющий компьютер, причем время сканирования в среднем составляет не более трех минут (зависит от разрешения сканирования и от размеров экрана).
Дефектоскопические характеристики контроля с применением запоминающих экранов аналогичны характеристикам контроля с применением рентгеновской пленки с усиливающими экранами. Запоминающие экраны позволяют получать качественное цифровое изображение обследуемого объекта, при этом не требуется специальной фотолаборатории для проявления пленок.
Преимущества в работе по сравнению с рентгеновской пленкой:
- не требуется фотолаборатория для проявки пленки;
- отсутствие «мокрого процесса» позволяет применять запоминающие экраны как в стационарных, так и полевых условиях;
- не требуется специального помещения или оборудования для зарядки и извлечения запоминающих экранов из кассет из-за низкой чувствительности экранов к видимому свету;
- большой динамический диапазон запоминающих экранов облегчает выбор времени экспозиции;
- общее время получения рентгеновского изображения сокращается не менее чем в два раза, а если учитывать время оцифровки рентгеновских пленок, то не менее чем в 5 раз;
- получаемое изображение сразу является цифровым и не требует дополнительных манипуляций с ним по оцифровке;
- запоминающие экраны являются многоразовыми и допускают несколько тысяч экспозиций. Процесс сканирования одновременно стирает информацию с экрана.
Работа экрана основана на создании в нем скрытого изображения при облучении рентгеновскими лучами. В поликристаллическом экране создаются
зоны возбуждения (накопленной энергии), степень возбуждения (количество центров люминесценции) пропорциональна поглощенной дозе. В таком состоянии экран может оставаться десятки минут. При сканировании экрана тонким лазерным лучом возбуждение снимается с испусканием световых квантов. Этот световой поток (фотолюминесценция) и является входным сигналом для канала оцифровки изображения.
Запоминающие экраны, во многих случаях, являются успешной заменой рентгеновской пленки и применяются они следующим образом: экран загружается в защитную кассету (гибкую или жесткую), размещается за контролируемым объектом, так же как и обычная пленка. Затем проводится экспонирование. Далее экран размещается в специальное считывающее устройство и производится сканирование теневого рентгеновского изображения с одновременной передачей его в управляющий компьютер, причем время сканирования в среднем составляет не более трех минут (зависит от разрешения сканирования и от размеров экрана).
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
|
Размер пикселя* для CR 35 NDT PLUS/ HD-CR 35 NDT PLUS / HD- CR 43 NDT |
25/ 12,5/ 12,5 мкм |
|
Минимальное разрешение (в зависимости от типа экрана) |
80/ 50/ 25/ 12,5 мкм |
|
Динамический диапазон |
65 000 градаций |
|
Максимальная ширина экрана (длина не ограниченна для CR 35) |
350 мм |
|
Габаритные размеры (CR 35 PLUS / CR 43) |
370 х 400 х 470/ 1130 x 410 x 460 мм |
|
Вес (CR 35 PLUS / CR 43) |
18/ 56 кг |
|
Потребляемая мощность (CR 35 / CR 43) |
70/ 250 Вт |
|
Питание |
100-240 В (50-60 Гц) |
|
Диапазон рабочих температур |
от +10 до +35˚С |
|
Диапазон температур хранения |
от -20 до +60˚С |
